SISTEMA DE CAMBIO RÁPIDO DE HERRAMIENTAS PARA TORNOS AUTOMÁTICOS Y DE DECOLETAJE

  • 27 de julio de 2020

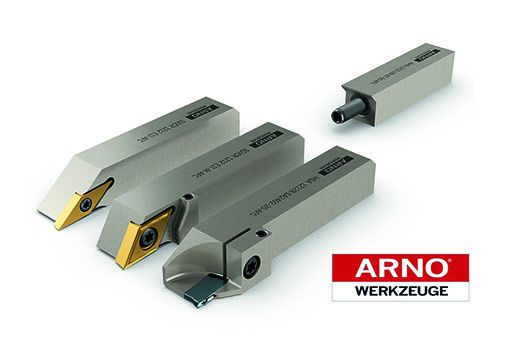

La firma ARNO Werkzeuge, representada en España por AYMA HERRAMIENTAS, presenta el soporte AFC (ARNO Fast Change), para tornos automáticos y de decoletaje.

Este soporte, permite reducir los tiempos muertos tanto en el cambio del portaherramientas, como en la puesta a punto de la máquina. Además, reduce el número de tubos del circuito de refrigeración, ofreciendo un entorno más limpio en el área de mecanizado. Es un soporte versátil que permite realizar distintas operaciones según las necesidades de la pieza a mecanizar.

El concepto de cambio rápido de herramienta, es sencillo. Cada portaherramientas, mide 70 mm de longitud y se posiciona sobre un tope. Estos portaherramientas, garantizan una repetitividad de ±0.05mm.

 Disponemos de una amplia gama de portaherramientas para diferentes operaciones; que permite una gran versatilidad a la hora de mecanizar diferentes piezas.

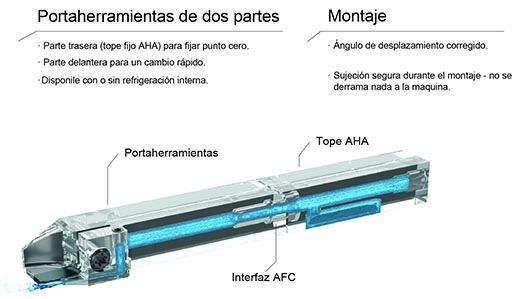

La unión entre el portaherramientas y el tope, es  segura gracias al tubo flotante y a la junta tórica que se ubican en el interior del portaherramientas. Esta unión, mantiene el portaherramientas pegado al tubo flotante impidiendo que este caiga dentro de la máquina.

La unión de los portaherramientas y los topes a la placa base, se realiza mediante tornillos y cuñas. Las cuñas presionan a los portaherramientas y garantizan su fijación.

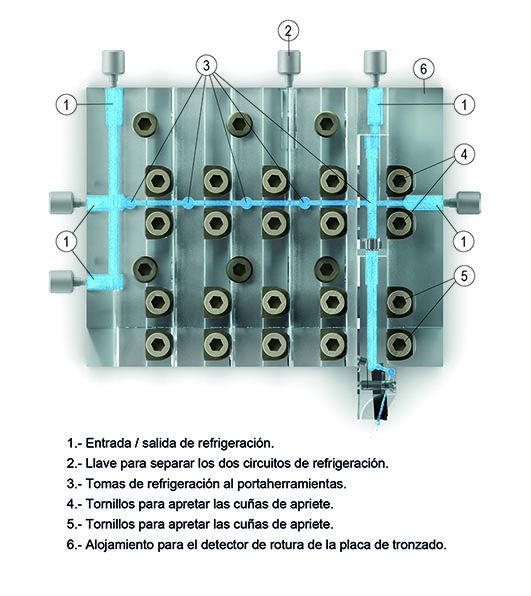

ARNO, ha desarrollado una placa base para cada modelo de torno. La instalación es sencilla. Las placas base, van unidas a la propia máquina.  En el interior de la placa base, tenemos un circuito para la refrigeración. Este circuito, se alimenta por una o varias entradas/salidas. Con este sistema, se reduce el número de  manguitos para la refrigeración; que a menudo estorban en el interior del torno.

El soporte contiene una llave de paso, que  posibilita la división del circuito de refrigeración en 2 partes independientes.

El sistema AFC (ARNO Fast Change) reduce los tiempos muertos en máquina, ya que agiliza el cambio de las placas. No es necesario coger los ceros cada vez que se cambia la herramienta.

En estos momentos disponemos varios soportes o placas base para las siguientes marcas de tornos:

  •  CITIZEN
  • STAR
  • TORNOS
  • HANWHA
  • DMG
  • MAIER

PLACA BASE O SOPORTE ARNO FAST CHANGE “AFC”

En el siguiente enlace puede ver un vídeo ilustrativo del funcionamiento del sistema

https://www.youtube.com/watch?v=eBQdrREBpQ4
