Ahorro de costos al utilizar una terraja en combinación con un moleteado

  • 26 de junio de 2020

Los hilos de rosca internos de un accesorio de tubería, suelen ser hilos cilíndricos; mientras que los hilos de rosca externos, son principalmente cónicos.  Como regla, esta combinación es autosellante (sellado metálico de rocas). Sin embargo, por diversas razones, también se utiliza cinta de sellado de teflón o estopa.

El sellado generalmente se logra mediante una cinta de Teflón© de PTFE (politetrafluoroetileno), que se enrolla sobre la rosca externa, antes del ensamblaje.  La cinta, debe quedar lo más cerca posible de la rosca, para que no se suelte cuando se atornilla.

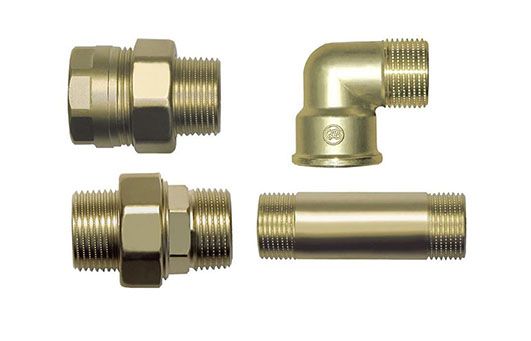

Para asegurar una mejor sujeción de la cinta de sellado o de la estopa, en muchas aplicaciones, se utiliza una estructura moleteada, en el diámetro externo de la rosca externa cónica. Por un lado, esta estructura moleteada, está destinada a simplificar el devanado del material de sellado, y por otro, evitar que se desprenda durante el montaje.

Hasta ahora, tanto el hilo de rosca como el moleteado se han fabricado en dos operaciones. Ahora, en cooperación con uno de nuestros clientes, hemos desarrollado una herramienta que combina ambas operaciones en una sola herramienta.

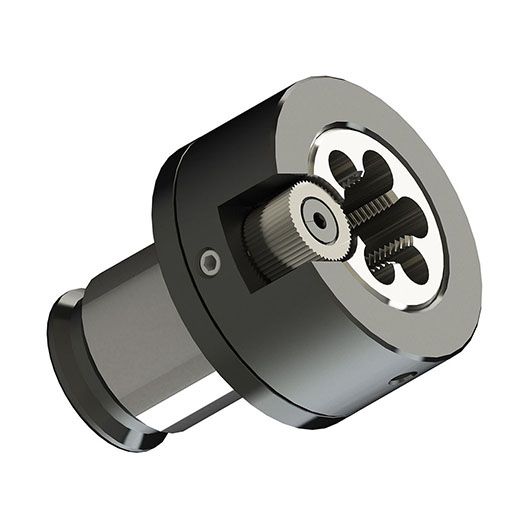

Mediante el uso de un soporte de matriz especial, una matriz modificada y una herramienta de moleteado integrada, se ha logrado reducir considerablemente el tiempo del ciclo. Hasta ahora, los tamaños R1/2 y R3/4 se producen con éxito.

Podemos ofrecer la conexión a máquina deseada por el cliente como sujeciones tipo VDI, HSK, o mangos cónicos tipo SK.

JBO con más de 100 años de experiencia y como líder mundial en la fabricación de  terrajas de roscado, garantiza  el diseño, la disponibilidad y el uso de dicha solución de roscado.
